Die einzelnen Teilnehmerplatinen des TelexPhone 2:

Hier sind nur die Teilnehmerplatinen zu sehen, welche ich bisher bei mir im Einsatz habe. Es sind noch weitere Varianten der Teilnehmerplatinen für das TelexPhone 2 verfügbar.

Aktueller Ausbaustand meines TxP 2 (stationäres 19’’ Gehäuse mit 9 HE):

1 x      Spannungsversorgungsplatine (Eingangsspannung 2mal 12Volt AC)

1 x      analoge Leitungsschnittstelle (V.21 Modem)

1x       TW39 + Spezial - Karte (RS232 - Schnittstelle, TxP2 - Anrufbeantworter)

           > TW 39 Port durch “Prüfplatz / Bildlocher - Controller” ersetzt

3 x      TW39 - Doppelkarte

1 x      ED1000 - Einzelkarte

2 x      ED1000 - Doppelkarte

1 x      I - TELEX - Karte (V 1.10)  [Prototyp]

Es sind somit aktuell anschließbar bzw. angeschlossen:

1 x      analoge Telefonleitung (Amtsanschluss, TxP-Rufnummer: 039481 / 869914)

1 x      LAN - / Internetschnittstelle (Verbindung zum Internet, Telex via Homepage möglich)

1 x      Anschluss ans Internet via Netzwerkschnittstelle (TxP2 - Net, IP-Karten - Webinterface)

1 x      PC via Nullmodemkabel (Kennungsgeber: 869914 TXP2-AB DD)

5 x      Fernschreiber welche über eine Leitungsschnittstelle für das ED1000 - Netz verfügen

6 x      Fernschreiber welche an Linienstrom betrieben werden (TW39 Standard)

Stromversorgungsplatine:

Leitungsschnittstelle analog (V.21 Modem):

Teilnehmerschnittstelle, TW39 + Spezial (RS232 und Anrufbeantworter):

Teilnehmerschnittstelle, TW39 - Doppelkarte:

Teilnehmerschnittstelle, ED1000 - Einzelkarte:

Teilnehmerschnittstelle, ED1000 - Doppelkarte:

I - TELEX - Karte [PROTOTYP] (zum Anschluss ans Internet / LAN):

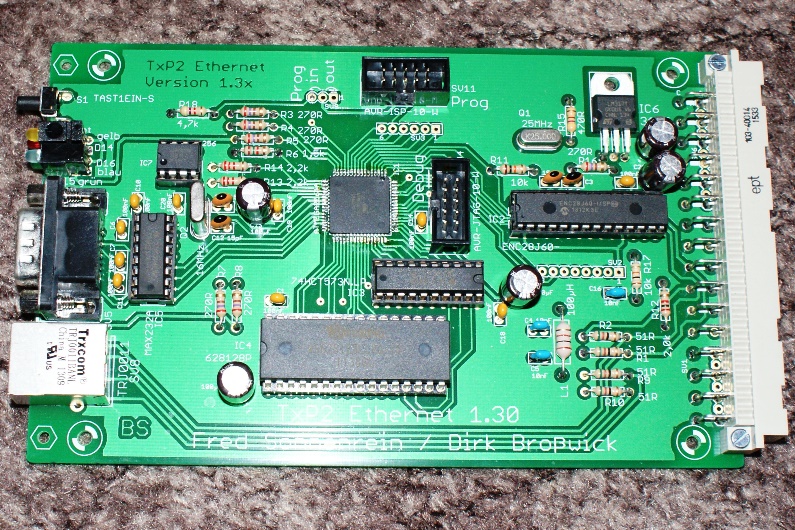

I - TELEX - Karte (TxP2 Ethernet) Version 1.3x

(zum Anschluss ans Internet / LAN):
